📆 27-fev a 29-jul/2023
📋18 hora-aula teórica
📐 18 hora-aula prática
🔆 Sextas-feiras
🕘 08h50-10h30 e 10h40-12h20
📌 5OB 216
🧑🔧 Monitor: Maurício R. Sousa
🕑 Monitoria: Sextas, das 14h-15h40
📌 Lab. informa3D Bloco 1i - Sala 105
Os processos de projeto desenvolvidos dentrodas plataformas CAD podem ser divididos de maneira analitica entre os estagios criativos e os estagios de documentação. Enquanto a documentação tradicional é urn processo linear e de transição bem marcada, a criação arquitetônica raramente se limita a procedimentos sequenciais e, porvezes, apresenta uma estrutura assimétrica, multidirecional e de diffcil representação. Em Arquitetura, os primeiros produtos dos estagios criativos sao apresentados na etapa conhecida como estudo preliminar, que e o periodo destinado a concepção e representação de informações técnicas iniciais aproximadas, necessárias a compreensão de uma edificação, podendo conter, inclusive, soluções alternativas. Explorar alternativas de modo praticamente instantâneo a partir de processos de simulação tem sido conhecido como Simulation-Based Architectural Design. Neste contexto, esta disciplina apresenta uma introdução aos processos de modelagem e simulação aplicados às etapas de estudo preliminar dentro área de Arquitetura, Engenharia e Construção (AEC), buscando gerar alternativas que orientem os processos de tomada de decisão em projeto.
A01
Aplicação da geometria descritiva: reta e plano
Nesta aula serão revisados conceitos básicos de geometria descritiva: ponto, reta e plano e sua aplicação no desenho técnico: 1) apresentação de desenhos resultantes das projeções do objeto sobre um ou mais planos, compreendendo suas vistas ortográficas, que são figuras resultantes de projeções cilíndricas ortogonais do objeto; 2) definição das nomeclaturas destes objetos em virtude de sua posição no Sistema Mongeano de Projeções.
A02
Vistas ortogonais de uma peça física
Nesta aula se inicia o Entregável 1, com o desenho de vistas ortogonais. Será distribuída uma peça física com dimensões aproximadas a 75 x 75mm, a qual deverá ser posicionada no Sistema Mongeano de Projeções para a construção de vistas ortogonais. Materiais necessários nesta aula: 1) par de esquadros; 2) 1 compasso; 3) 2 lapiseiras de grafites HB 0,7mm e 0,3mm (ou alternativamente, 0,5mm H e 0,5mm B); 4) Fita crepe; 5) Sistema Mongeano de Projeções A3, cortado em canson com gramatura 140g/m² na cor branca ou creme.
A03
Seção transversal na peça
Nesta aula se inicia desenvolve-se o recurso de corte da peça que é utilizado para representar uma porção interior, quando alguns detalhes importantes para sua definição não ficam totalmente definidos numa projeção ortogonal (vista) a partir de arestas invisíveis.
A04
Vinculação de dados em planilhas
Nesta aula insere-se o conceito de vinculação de dados à geometria por meio de uma planilha, que é uma ferramenta que ajuda a criar, organizar e analisar dados, permitindo cálculos simples a análises automáticas de dados.
Links
DOC: Roteiro A04
YTB: função cont.se
YTB: condicionais
A05
Princípios da modelagem computacional
Nesta aula aprende-se princípios básicos da modelagem de sólidos, que consiste em processos que reproduzem formas tridimensionais com o uso de aplicativos, baseados em modelos matemáticos de representação.
Links
DOC: Roteiro A05
YOU: Comandos iniciais do Rhino3D
WEB: Download: Rhino3D
WEB: Habilitando o idioma inglês: Rhino3D
WEB: Introdução ao Rhino3D
📋:: Roteiro A01
📄:: Posições da reta
📄:: Posições do plano
📄:: Noções de Geometria Descritiva vol. I
📄:: Sistema Mongeano de Projeções A3
A02
Vistas ortogonais de uma peça física [E1]
📋:: Roteiro A02
📄:: NBR8196: Emprego de escalas
📄:: NBR8403: Aplicação de linhas em desenhos
📄:: NBR10068: Folha de desenho - Leiaute e dimensões
📄:: NBR13142: Desenho técnico - Dobramento de cópia
📄:: NBR10126: Cotagem em desenho técnico
A03
Seção transversal da peça [E1]
Nesta aula se inicia desenvolve-se o recurso de corte da peça que é utilizado para representar uma porção interior, quando alguns detalhes importantes para sua definição não ficam totalmente definidos numa projeção ortogonal (vista) a partir de arestas invisíveis.
📋:: Roteiro A03
⏯:: concordâncias
⏯:: hachuras
A04
Vinculação de dados em planilhas [E1]
Nesta aula insere-se o conceito de vinculação de dados à geometria por meio de uma planilha, que é uma ferramenta que ajuda a criar, organizar e analisar dados, permitindo cálculos simples a análises automáticas de dados.
📋:: Roteiro A04
🌐:: google sheets
🌐:: slides
⏯:: Função cont.se
⏯:: Condicionais
A05
Princípios da modelagem computacional [E1]
Nesta aula aprende-se princípios básicos da modelagem de sólidos, que consiste em processos que reproduzem formas tridimensionais com o uso de aplicativos, baseados em modelos matemáticos de representação.
📋:: Roteiro A05
⏯:: Comandos iniciais do Rhino3D
🌐:: Download: Rhino3D
🌐:: Habilitando o idioma inglês: Rhino3D
🌐:: Introdução ao Rhino3D
A06
Princípios da comunicação em linhas 2D [E2]
Nesta aula aprende-se princípios básicos da comunicação técnica a partir de linhas 2D apresentando os principais comandos para este fim durante a documentação de plantas e cortes.
📋:: Roteiro A06
📄:: Planta do galpão 1:200
A07
Noção de dimensão real e concepção de pórtico treliçado 2D [E2]

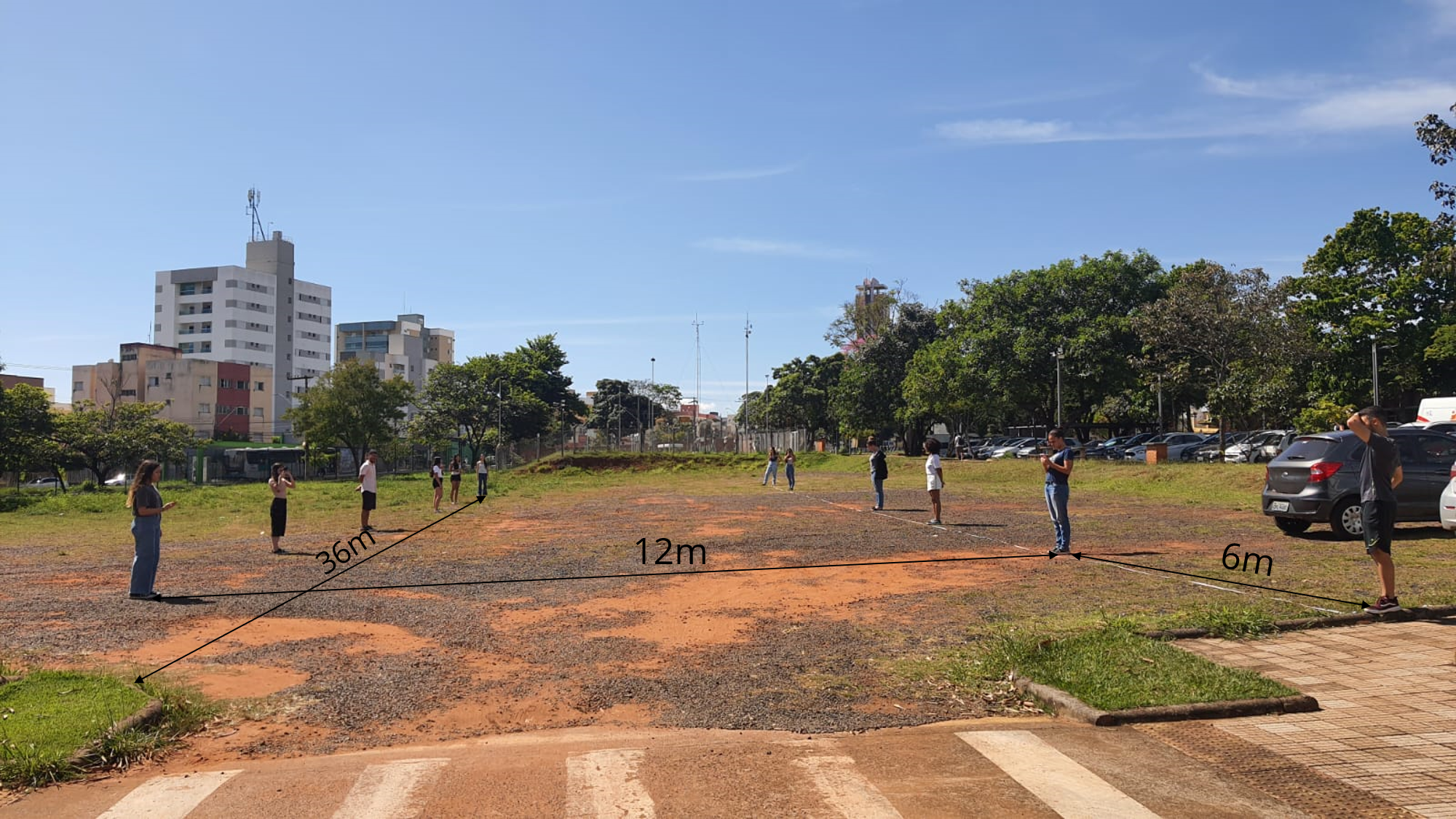

Nesta aula propõe-se a projetação de pórticos 2D como alternativa estruturante à cobertura do galpão de medidas de 36 x 12m, fazendo inicialmente uma visita ao terreno plano posicionando um(a) estudante na posição de cada pilar, a fim de conferir uma noção dimensional do elemento real a ser projetado.
📋:: Roteiro A06
📷:: exemplo de exercício ao ar livre
📷:: tipos de treliça
⏯:: concordância entre dois arcos
⏯:: concordância entre reta e arco
A08
Modelagem de cobertura 3D [E2]

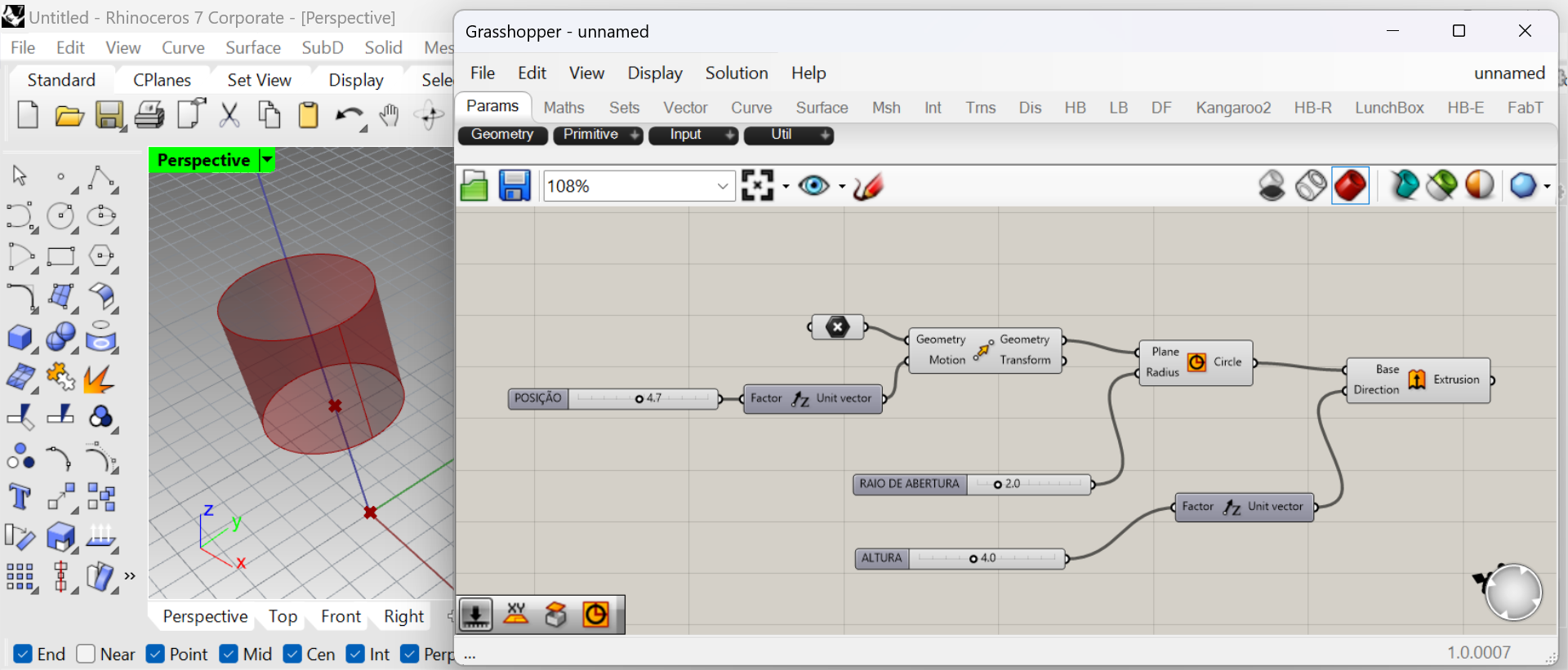

Nesta aula faz-se uma introdução ao tema da modelagem paramétrica, apresentando noções clássicas da computação: parâmetro, argumento, classe, método, função, variável e outras. Apresentam-se princípios básicos da programação diagramática e propõe-se um exercício introdutório de parametrização de formas.
📋:: Roteiro A06
📷:: Exercício de modelagem paramétrica
📄:: Apostila grasshopper (EN)
⏯:: GH#1 interface
⏯:: GH#2 argumentos geométricos
⏯:: GH#3 instanciando objetos
A09
Construtibilidade e racionalização [E2]
Nesta aula desenvolve-se a racionalização do pórtico treliçado conferindo construtibilidade ao mesmo, por meio da retificação das curvas. No ambiente virtual, propõe-se a impressão da vista frontal dos 7 pórticos na escala 1:100. No ambiente de programação, propõe-se o endereçamento das barras e dos nós, a fim de se obter o comprimento linear das peças.
📋:: Roteiro da Aula 09
⏯:: Impressão em escala no Rhino
⏯:: Tubo completamente parametrizado
A10
Prototipagem [E2]
Nesta aula aprende-se princípios básicos da comunicação técnica a partir de linhas 2D apresentando os principais comandos para este fim durante a documentação de plantas e cortes.
📋:: Roteiro A10
📄:: Instruções para entrega do TP2
A11
Visualização de dados climáticos [E3]
Nesta aula são introduzidos princípios básicos da simulação computacional por meio da manipulação de variáveis do ambiente.
📋:: Roteiro A11
📄:: Controle da radiação solar (Frota; Schiffer, 2001)
⏯:: Instalação do add-on ladybug
⏯:: Terra: Astrum Brasil
A12
Simulação de Radiância [E3]
A radiação solar é um fator crucial para o projeto de ambientes saudáveis, habitações, edifícios eficientes e cidades sustentáveis. A forma urbana tem uma influência significativa na energia solar recebidos pelos edifícios. Nesta aula apresentam-se métodos para executar simulações e análises da radiação incidente em edifícios.
📋:: Roteiro A12
💾:: Instalador do Radiance
📄:: Eficiência Energética na Arquitetura (LABEEE)
💾:: DWG da área de análise
A13
Design dirigido pela simulação [E3]
Nesta aula são introduzidos princípios básicos da simulação computacional por meio da manipulação de variáveis do ambiente. Nesta aula apresentam-se métodos para a integrando estudos de forma e design voltado para o desempenho.
📋:: Entregável 3: instruções
